10분 안에 LCD 언플립 만드는 방법(플립3, 플립4)
「준비물」
– 내부 디스플레이가 고장난 플립3, 4
– LCD no frame
– 0.2~0.3mm 양면테이프와 B-7000, T-7000 접착제(택1, B-7000은 무색 투명이고 T-7000은 흑색이다)
– 헤라, 납 주걱
– 흡착컵
– 열풍기 또는 발열 기능이 있는 헤어 드라이기
– 니퍼 또는 플라이어
– 드라이버 세트
– 열 전도성이 낮은 장갑
기존 디스플레이를 기기에서 분리하기 위해 하단 유닛의 후면 커버를 분리해야 한다.
열풍기나 드라이기로 적당히 가열해준 뒤

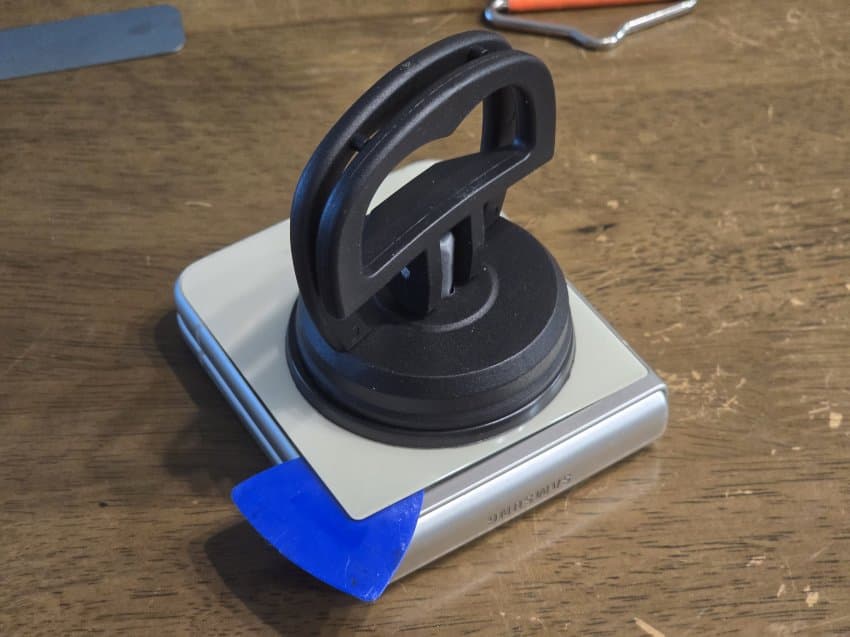

흡착컵과 피크를 이용하여 후면 커버를 분리한다.

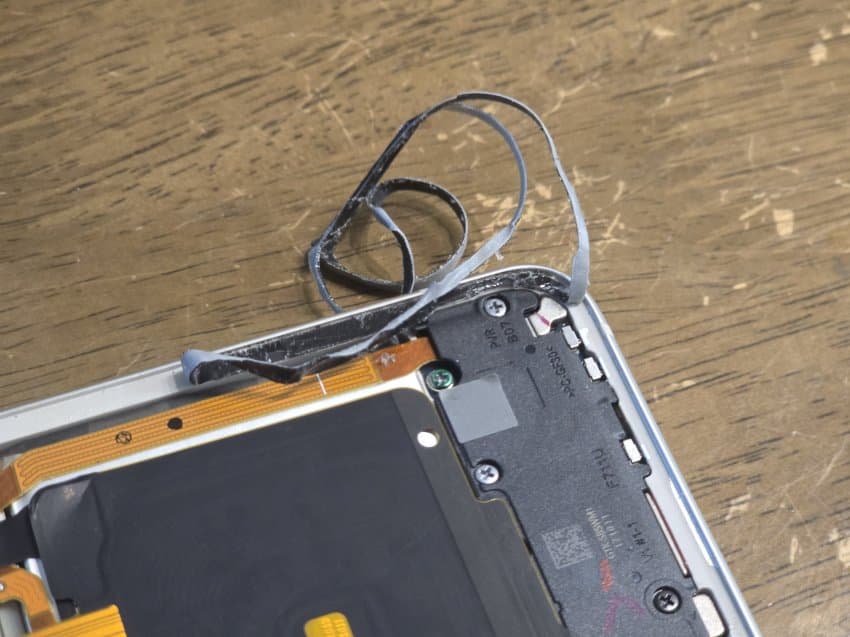

이 과정에서 양면 테이프를 제거한다.

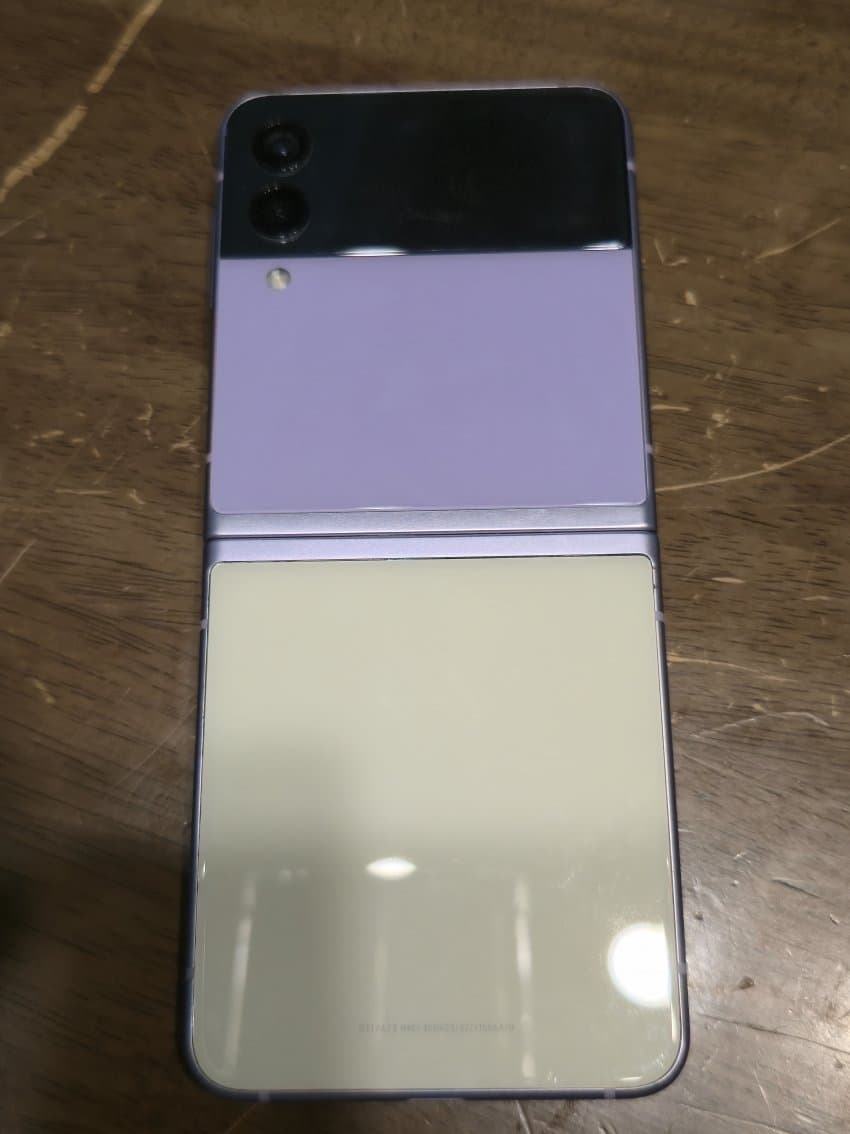

후면 커버가 분리된 모습

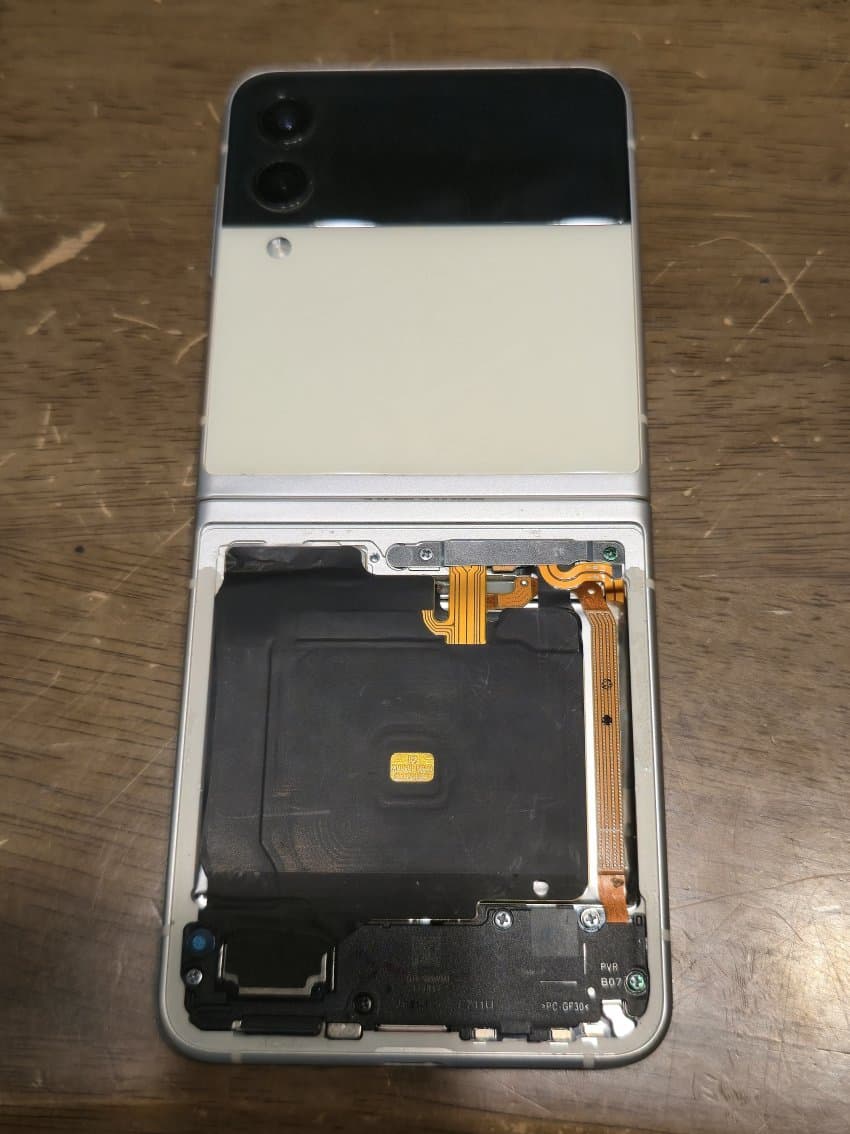

후면 커버를 분리했다면 무선 충전 코일을 반대편으로 젖힌다.

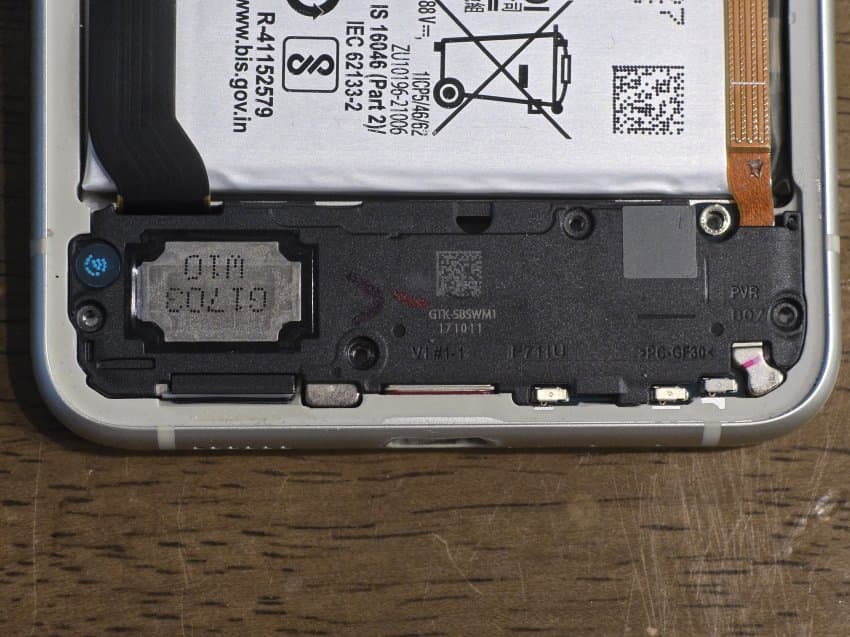

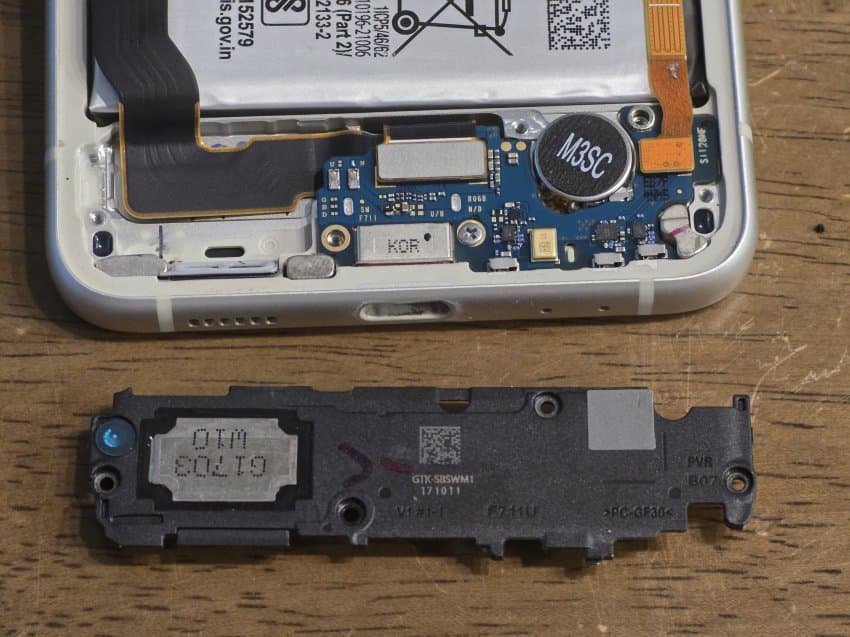

하단 스피커 모듈을 분리한다.

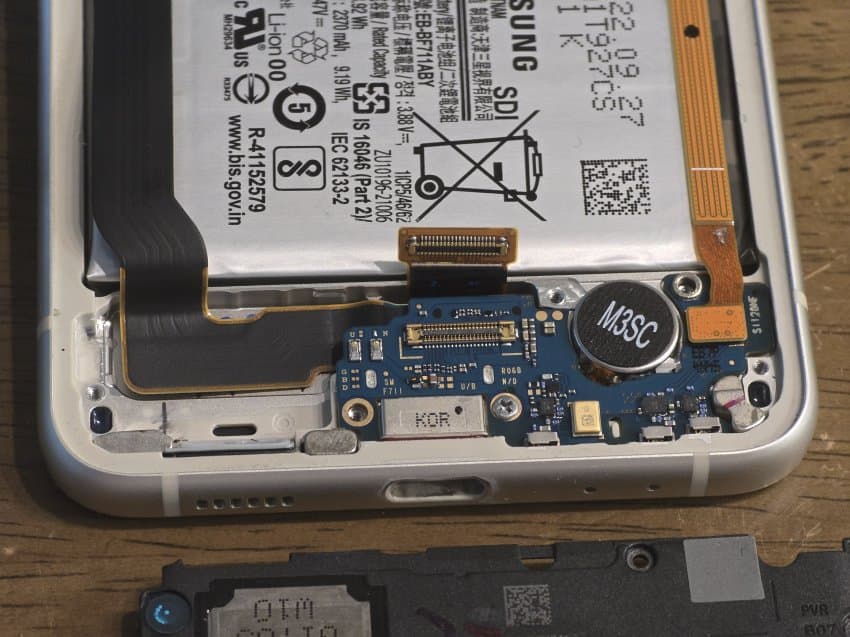

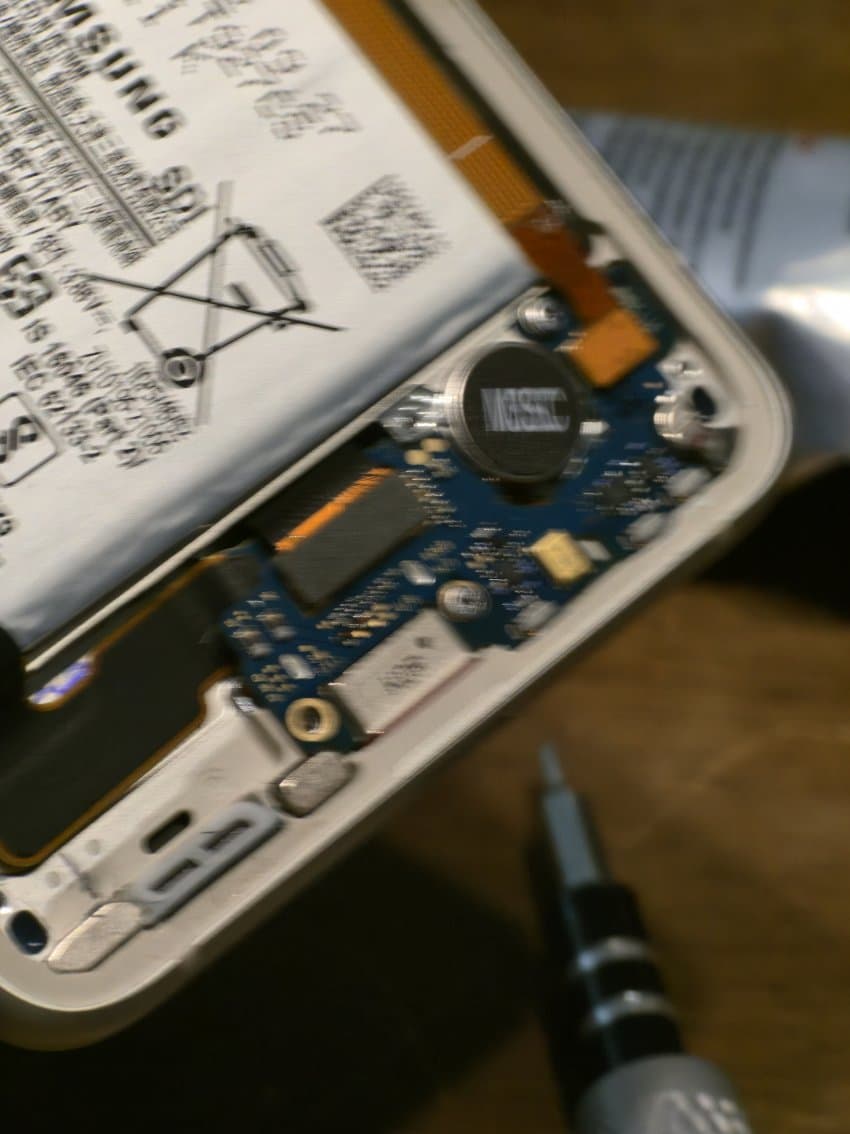

디스플레이 커넥터를 위처럼 분리한다.

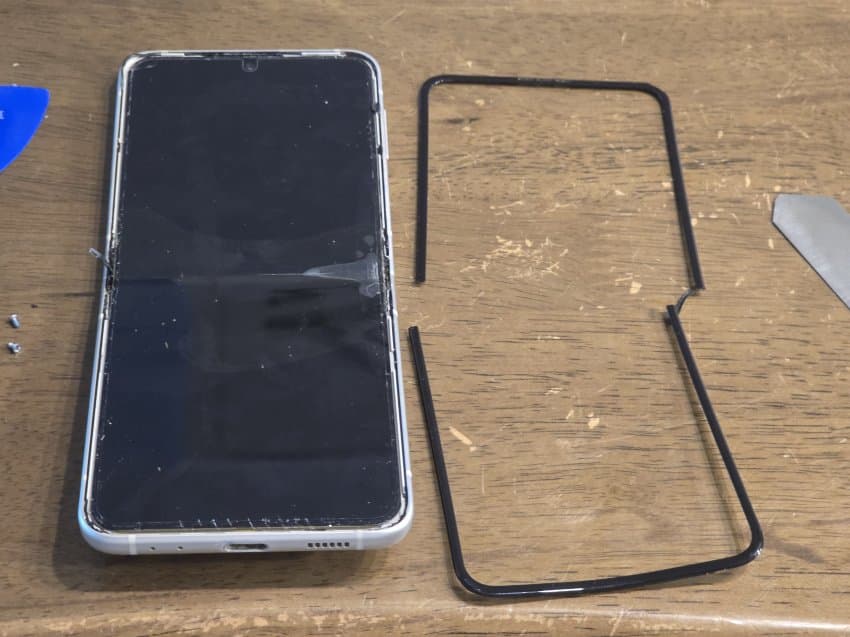

내부 디스플레이의 플라스틱 베젤을 제거한다.

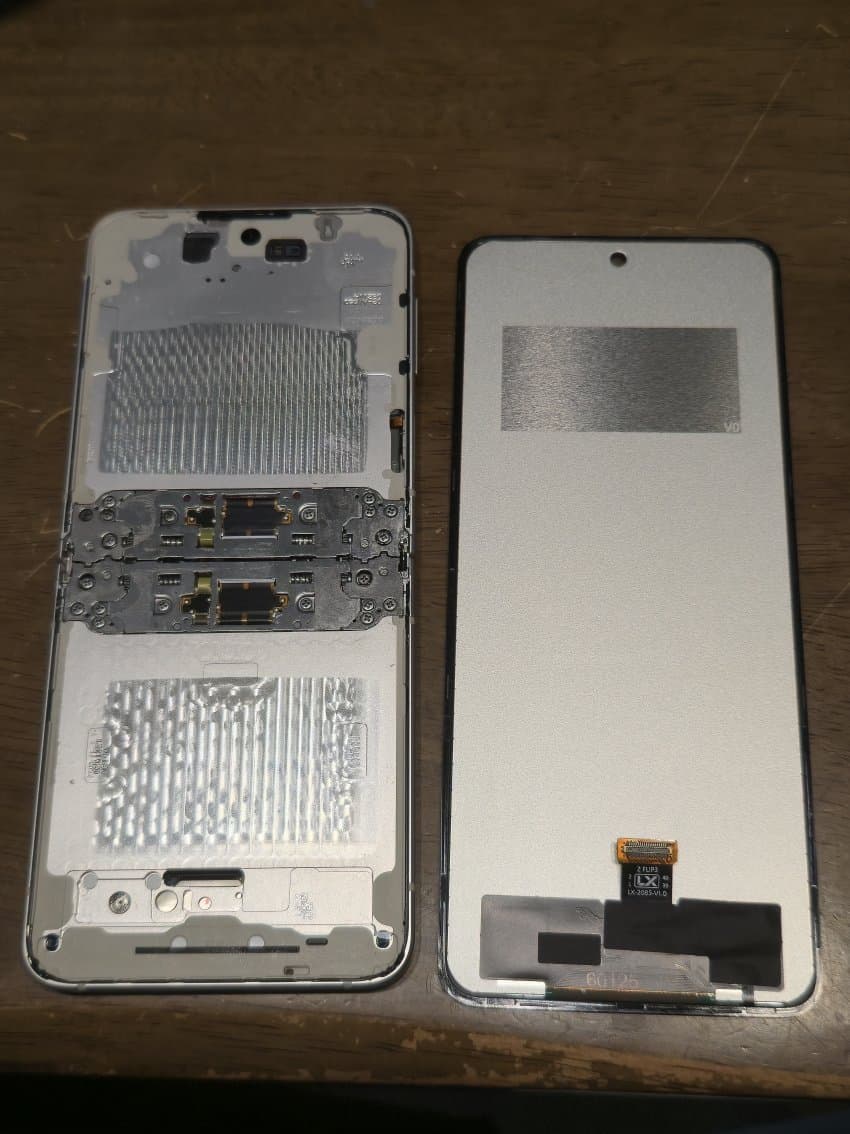

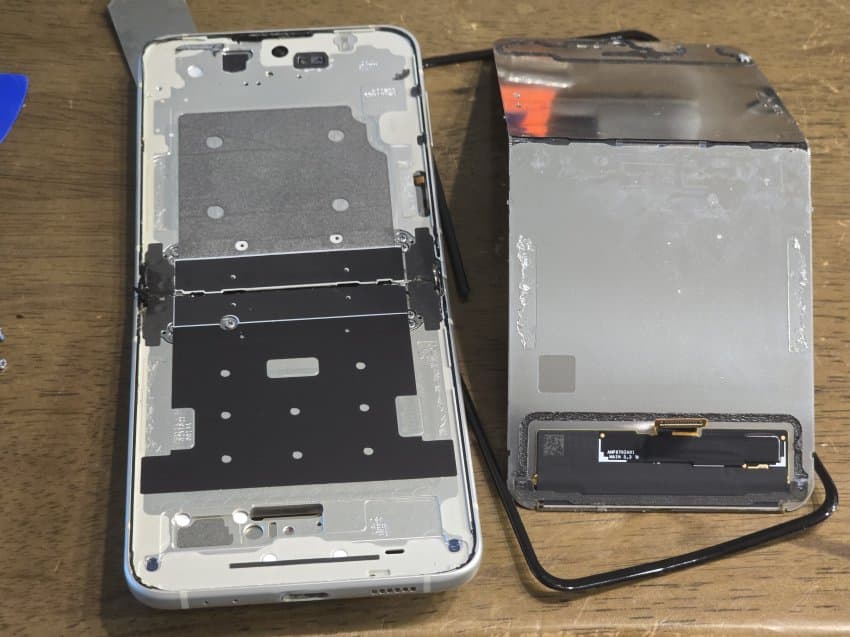

전면 디스플레이를 전부 제거한다.
동시에 무색 투명한 양면테이프도 깔끔하게 제거해 준다.

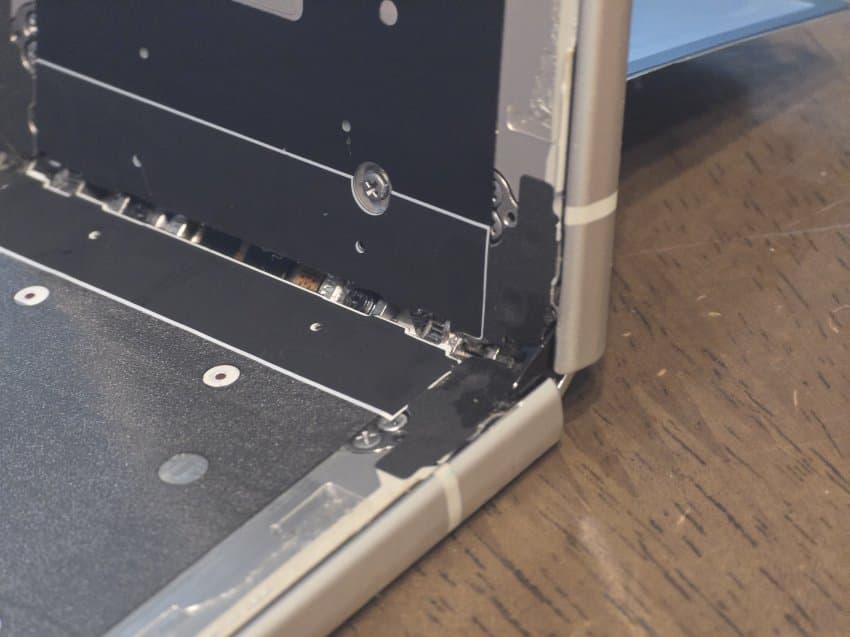

LCD를 결합하기 위해 힌지 양쪽 모서리에 튀어 나온 유광 흑색의 작은 부품을 제거해야 한다. 니퍼나 플라이어로 잡아서 떼버리자.

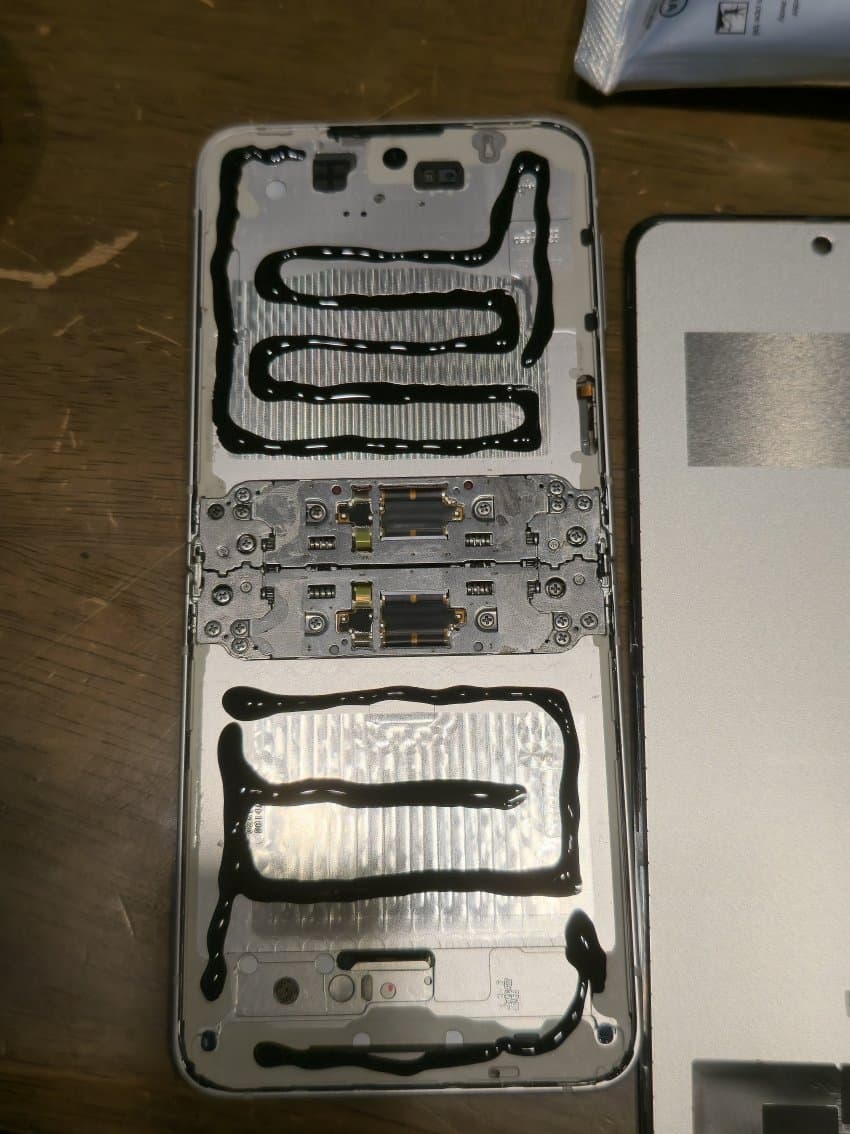

이렇게 접착제를 발라주고(방수 효과를 기대하고 있다면 힌지 부분을 기점으로 두 부분을 나눈 뒤 모서리를 따라서 접착제를 발라야 한다.)
LCD를 얹어준 뒤 디스플레이 커넥터를 연결하면 된다.

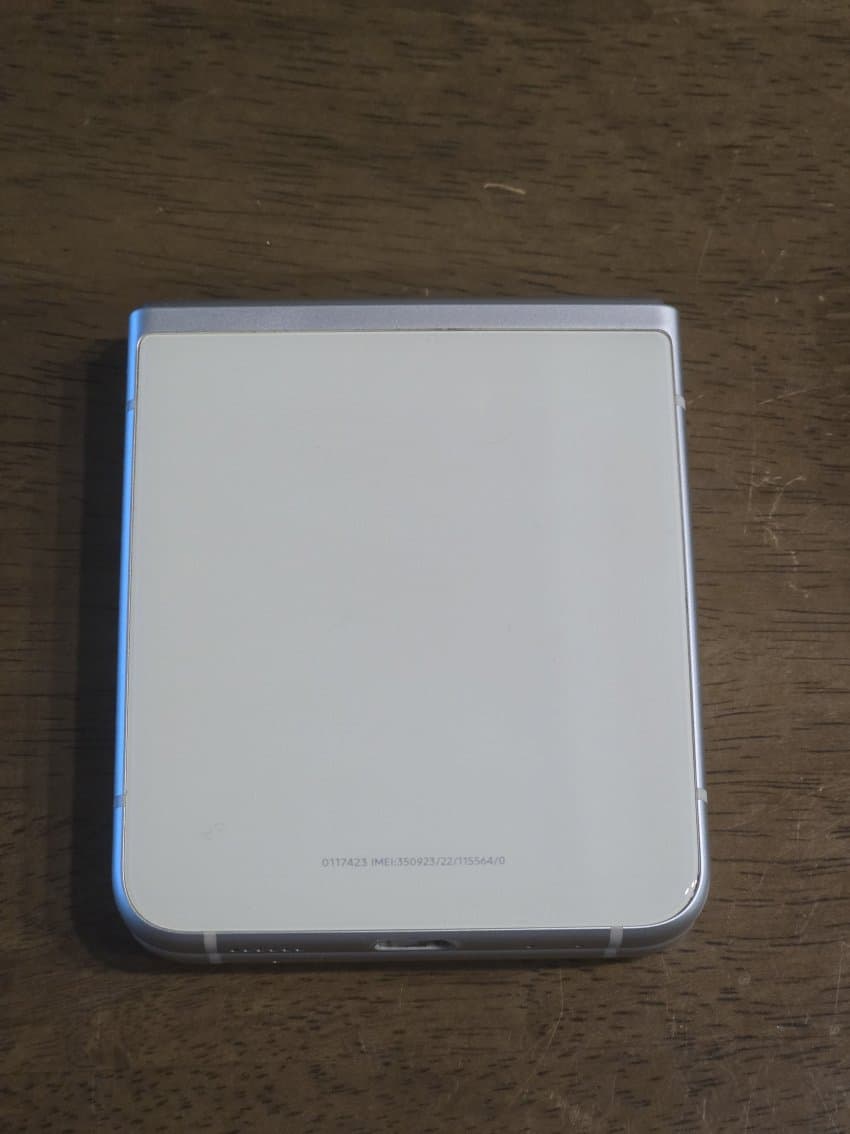

마지막은 이렇게 후면 커버를 붙여 주면 완성이다

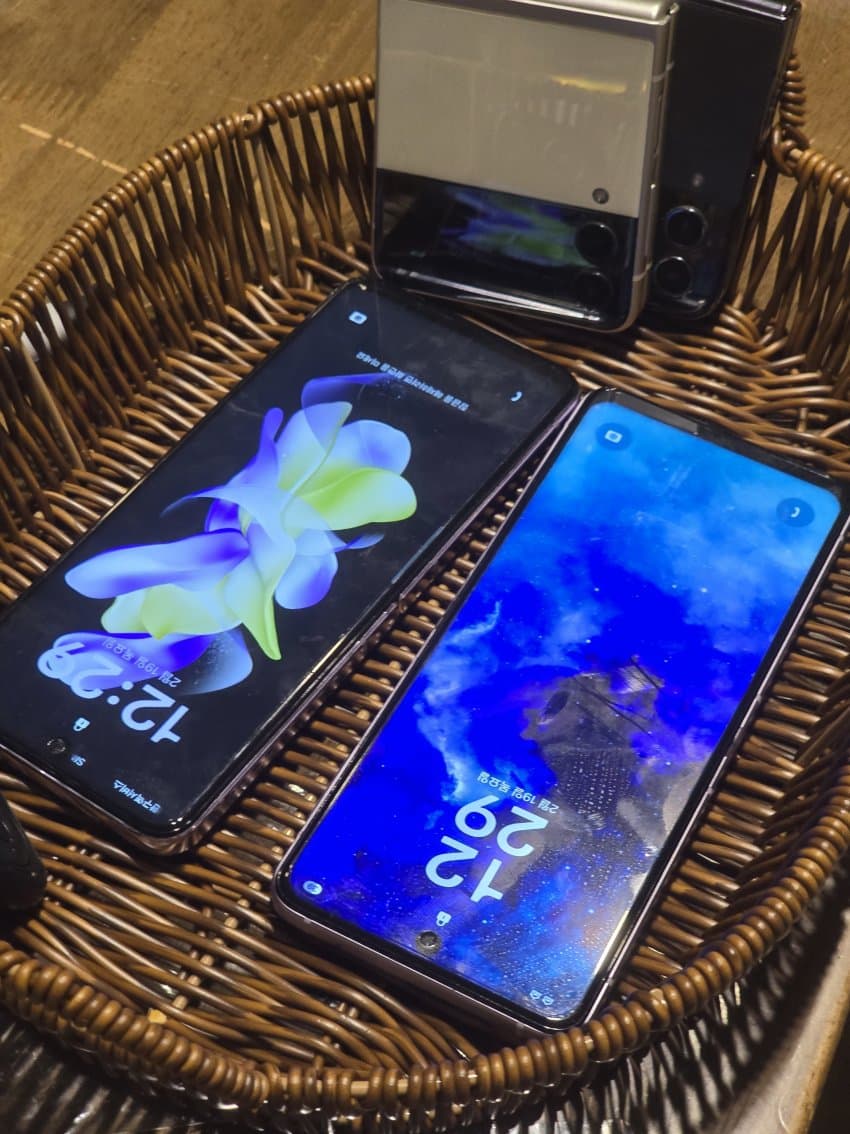

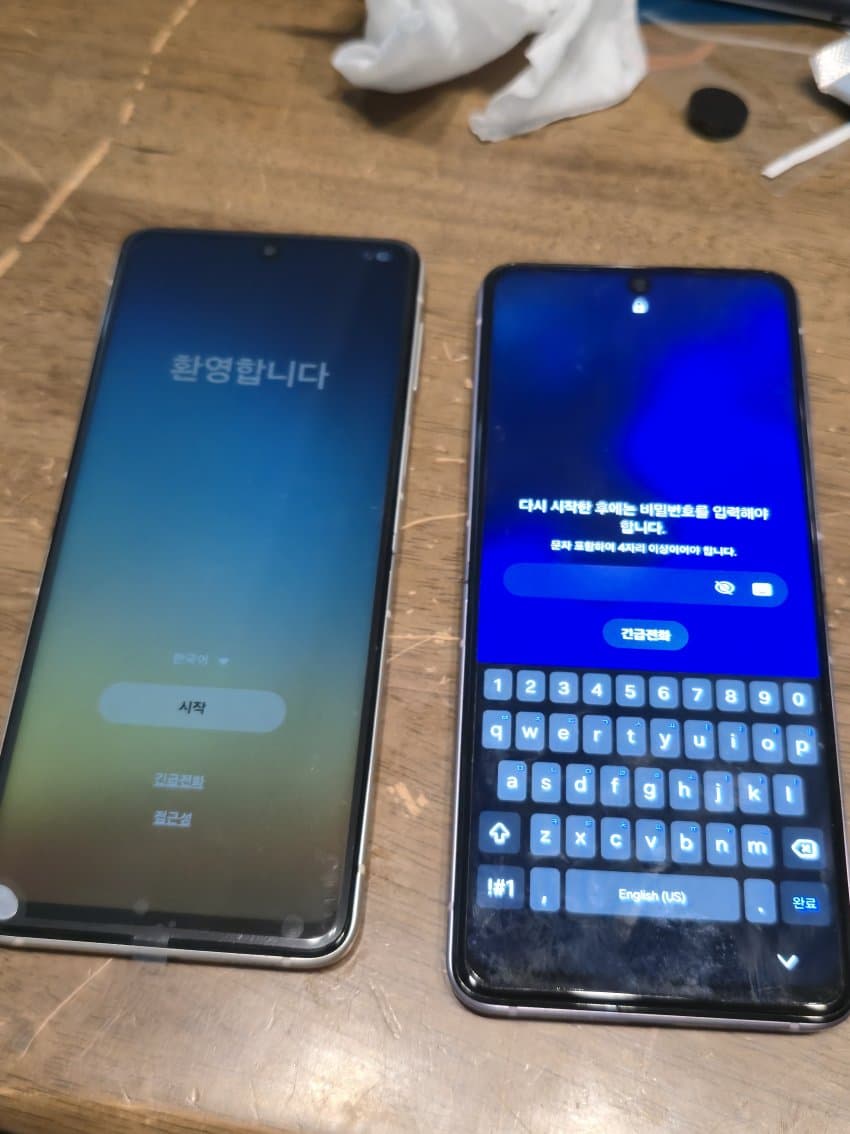

전원이 잘 들어오는 모습
