3D프린터로 키보드 만들기 (Feat.F2-60)

지난 번에 유니바디로 삼디프 하우징을 만들어보니까 재밌어서 좀 더 재밌는 하우징을 만들고 싶어졌음

아예 처음부터 설계하는건 뉴비인 내겐 너무 어려워서 자료를 찾아보던 중 ㅅㅇ가 홈페이지에 올려둔 F2-60 3D모델을 발견함

당연히 조립할 수 있는 모델링은 아니었는데 보니까 이걸 기반으로 수정하면 뭘 만들어볼 수 있을 것 같단 생각이 들었음

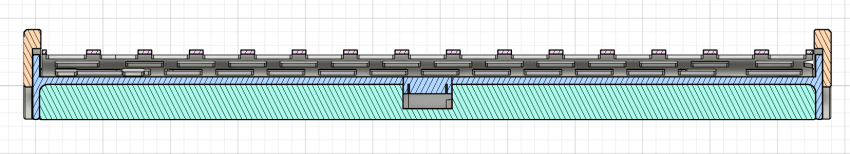

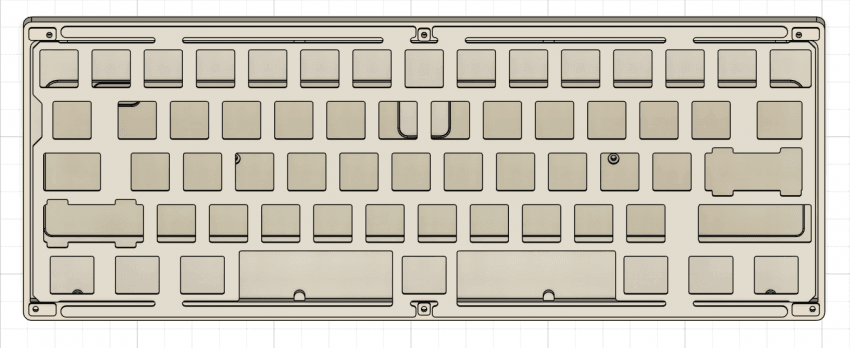

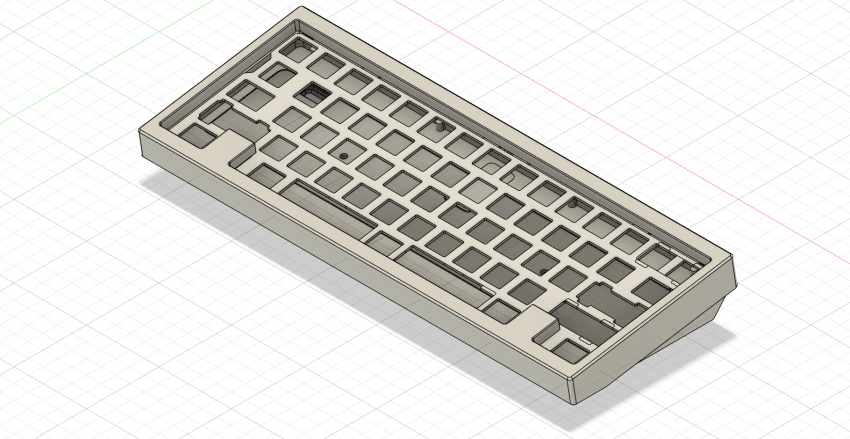

퓨전으로 열심히 구멍 뚫고 공차 계산해서 적용해보고 단면분석 해보고 하면서 열심히 모델링을 수정했음

상하판 결합을 어케할지도 고민하고

게추 결합도 원본 참고해서 구멍을 뚫음

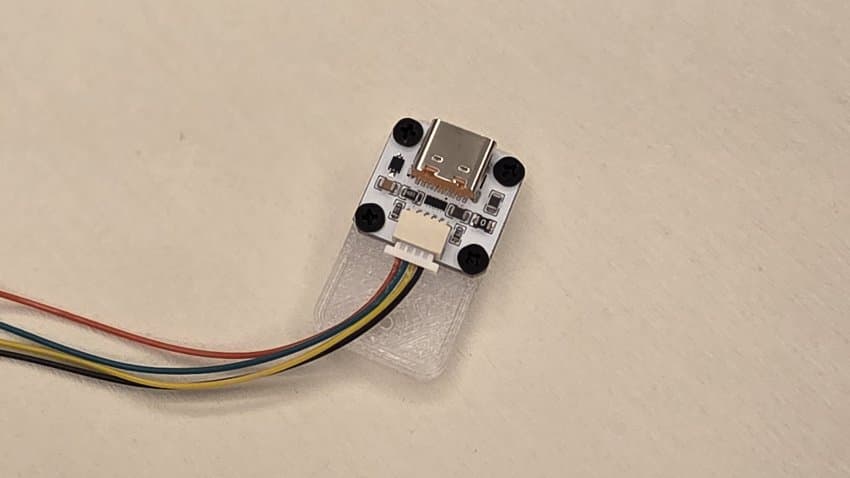

후면은 도터보드가 C포트 구멍으로 잘 나오게 공차랑 깊이를 잘 맞춰줌

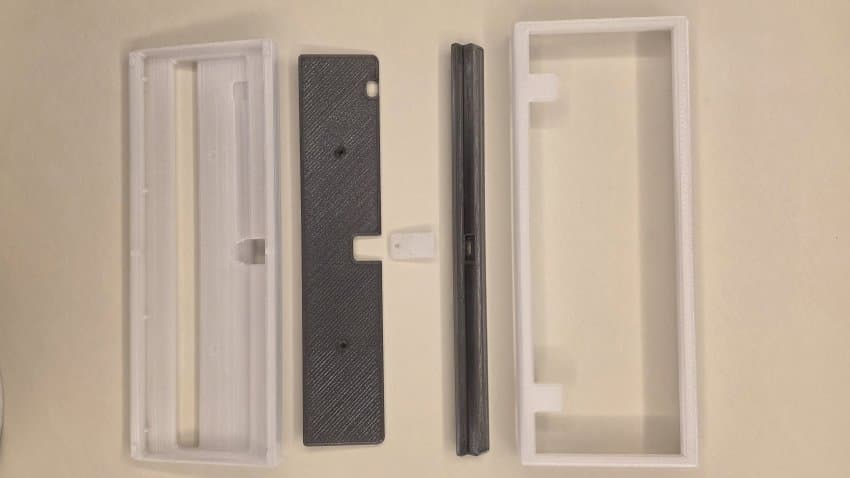

그리고 기대하며 파츠를 다 뽑았음

그리고 조립하는데 도터보드 간섭나서 제대로 안껴지고 무게추는 공차가 거의 없어서 삐그덕대고 나사는 길이가 안맞아서 상하판 체결도 안되고 난리도 아닌거임

그리고 XL기판 커넥터는 JST도 아닌게 자꾸 빠지고 진짜 개같았음..

도터보드 선 나오는 곳 설계를 수정하면 괜찮을거같긴 한데 너무 귀찮삼..

역시 키보드 설계는 아무나 하는게 아니다..

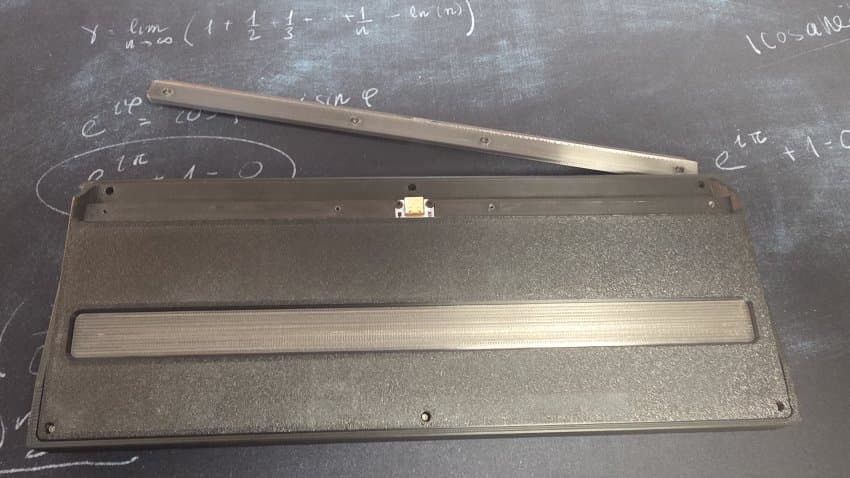

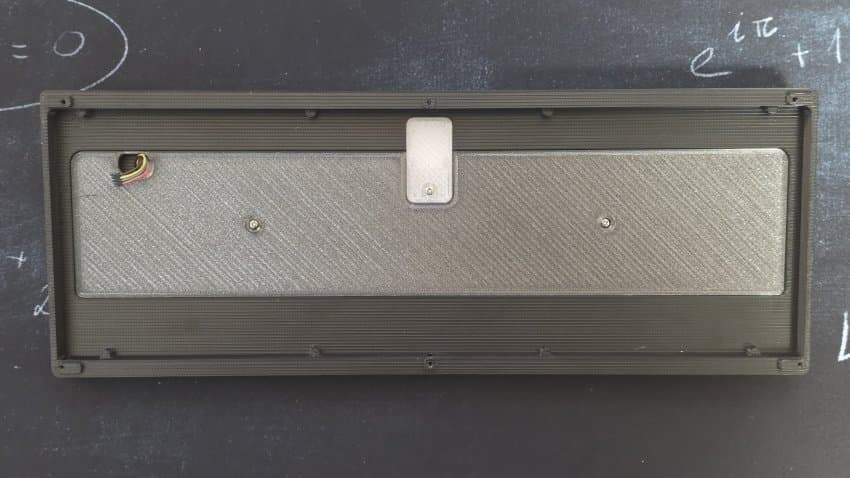

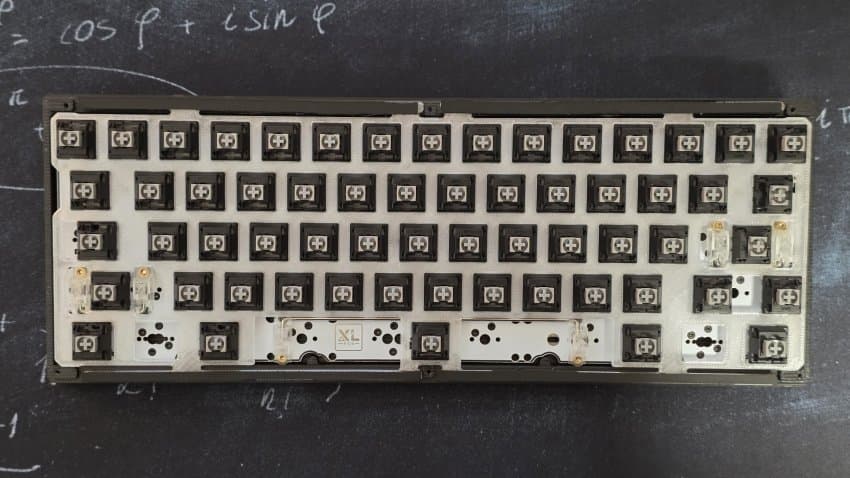

암튼 도터보드만 어케 해결하면 가조립은 가능하니까 인두기로 조져서 간섭되는 부분을 없애고 조립을 했음

삼디프 출력물 특유의 무늬가 언피느낌난다고 흐린눈하면 괜찮아 보이더라? 그래서 만족스럽게 하판 수정을 들어감

위에선 말 안했는데 보강판도 간섭이 있어서 수정했음

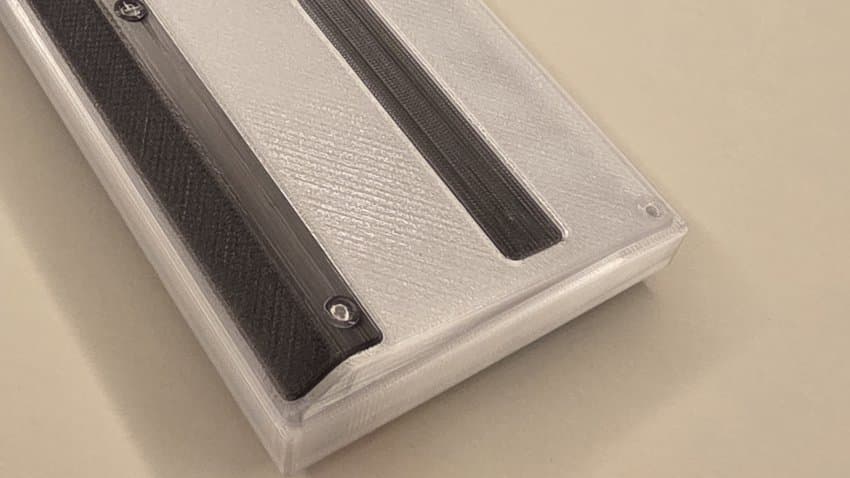

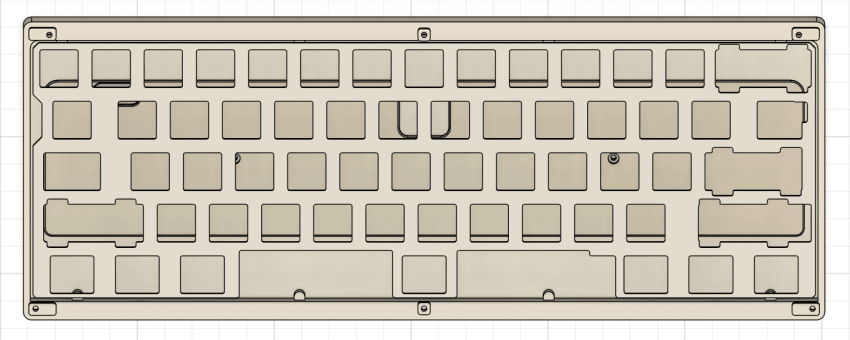

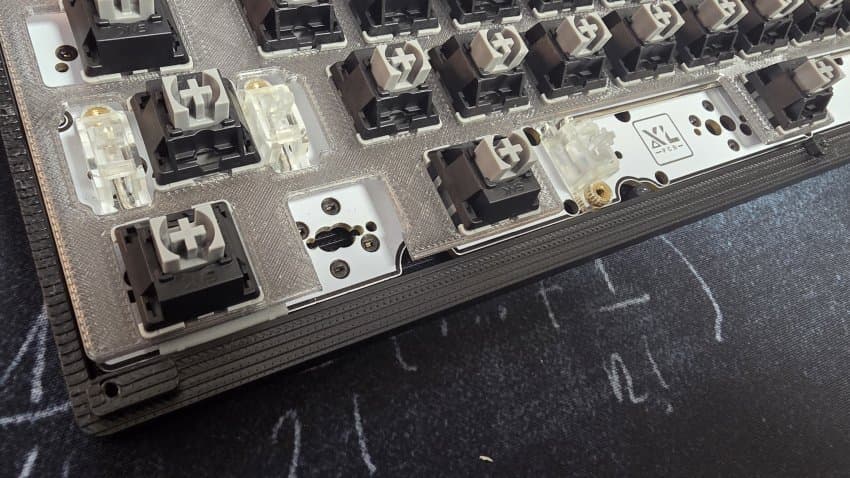

보강판은 모델링에선 아무것도 없어서 ㅅㅇ 특유의 보강판 리프스프링 비슷하게 구조물을 만들어줬음. 나머지는 다 막고 슷바만 뻥 뚫었음

리프스프링 보강판은 전용이니까 백슷갈이나 막을거 열심히 막아줬고 오링보강판은 다른데도 쓸수도 있을거같아서 적당히 만들었음

다시 조립을 해본다

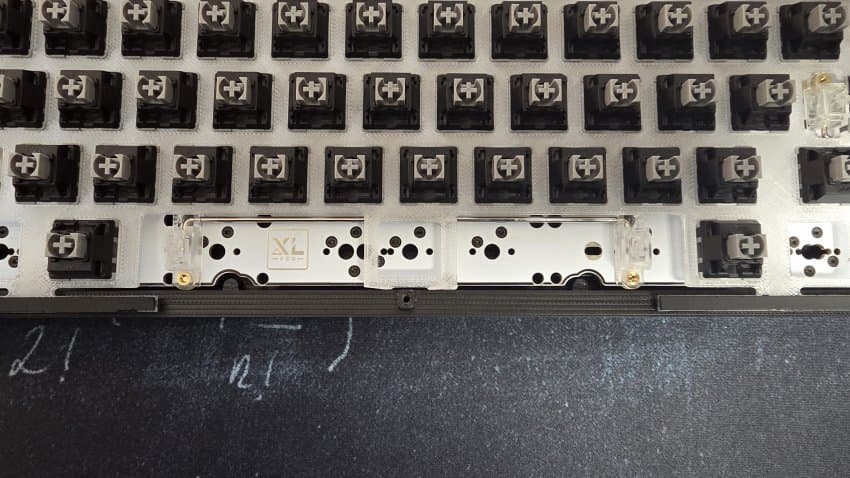

리프스프링처럼 만든 보강판은 집에 굴러다니는 폼인지 포론인지 암튼 부드러운 테이프를 길게 잘라 보강판 날개 위아래로 붙임

이 부분을 상하판이 누르면서 키컬이나 코하쿠처럼 되는게 내 설계였음;

알파는 생각보다 괜찮았는데 슷바가 텁텁했고

무엇보다 기보강 양끝부분이 푹푹 들어가는게 타건감이 너무 구렸음

일단 오링으로도 빌드를 해봄. 오링 마운트는 걍 내맘대로 만들었음

타건은 아까보다 나은 느낌임

근데 얘는 상하판 맞닿는 부분이 보강판 리프가 채워주는 부분이 없어서 그런지 하우징을 핸들링하면 삐그덕삐그덕 소리가 나서 영 구림

그럼 어떻게 해야댐? 답은 퓨전임

두가지 빌드 해보고 나니까 지침. 대상우의 F2설계는 토블론? 같은걸 빼야 상판 분리가 가능해서 나사를 계속 풀었다 조여야 하는데 내 삼디프 설계엔 탭같은건 없이 걍 구멍만 뚫어서 박는거기때문에 자꾸 리빌드하는건 부담이 컸음.

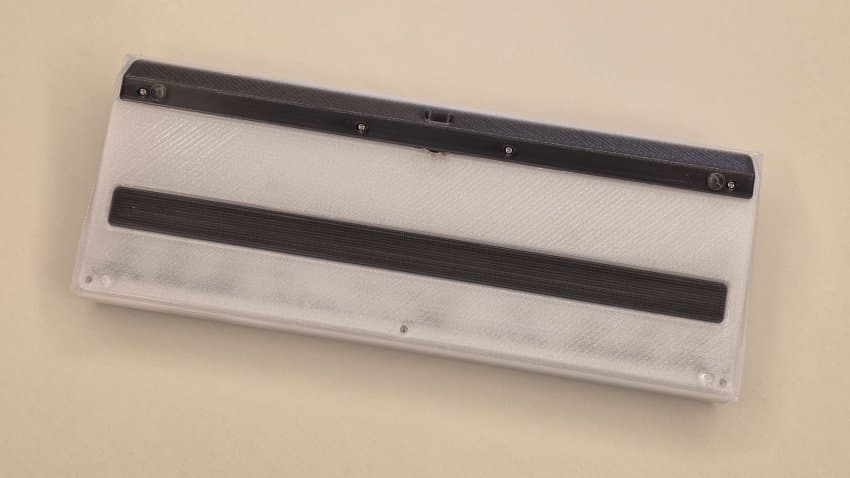

하지만 상판이 하나 더있다는게 생각남. 처음뽑은 반투명 화이트 상판임!

하판은 찐빠였지만 상판은 아니였으니까 이걸 써보기로함

일단 보강판부터 수정함. 리프 아래쪽을 가위로 잘라줌. 일단 잘라보고 괜찮으면 이모양으로 다시 뽑으면 되니까 미련없이 컷!

PCB스냅은 양끝에만 껴서 쳐지는걸 막아줌

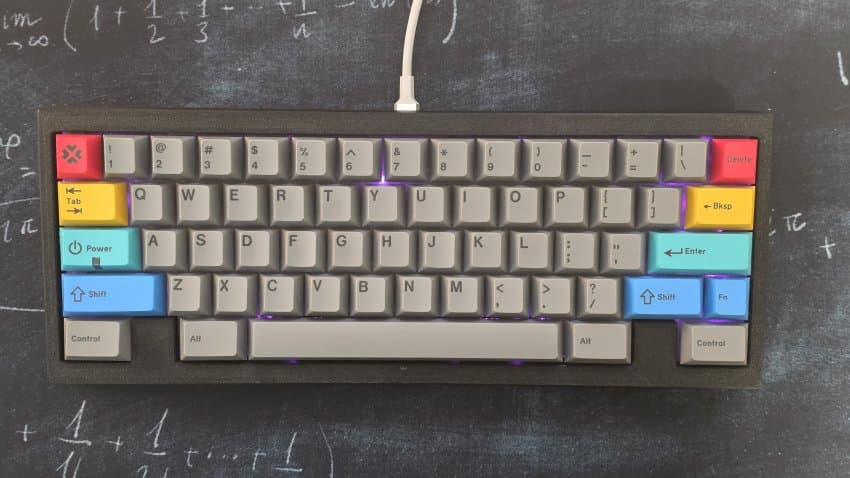

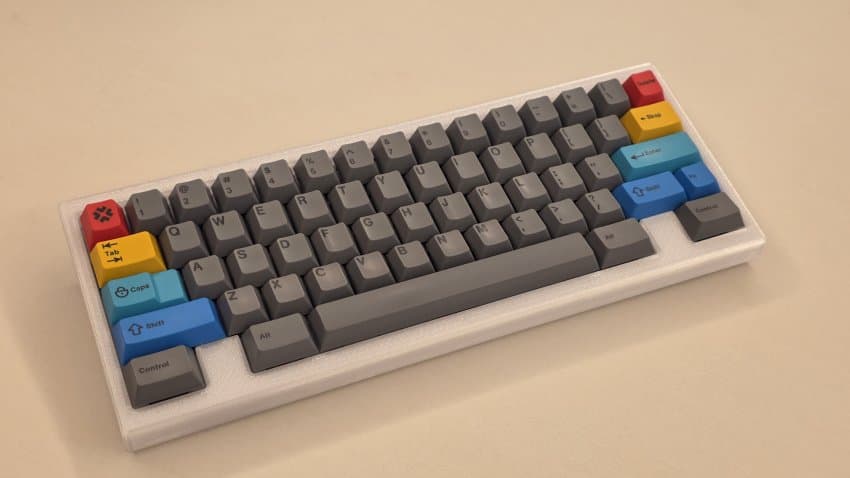

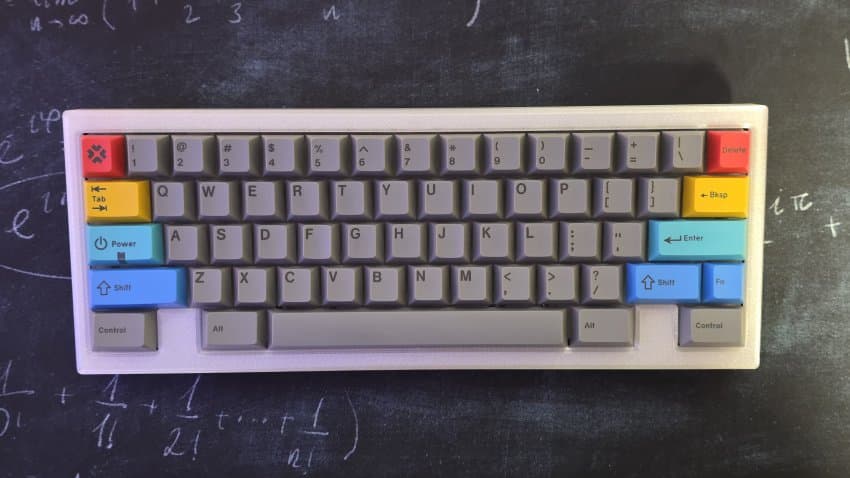

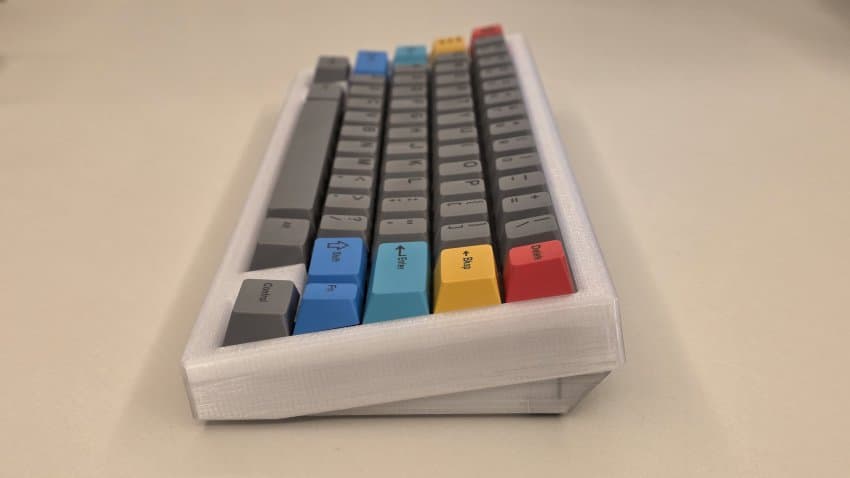

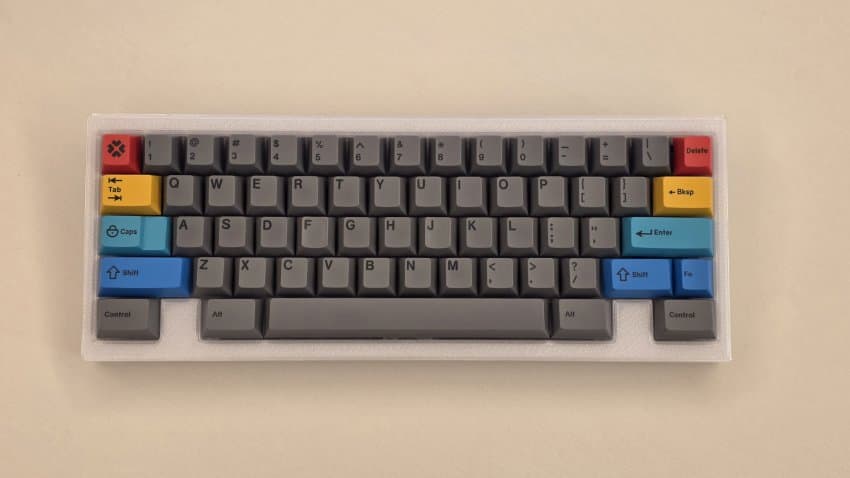

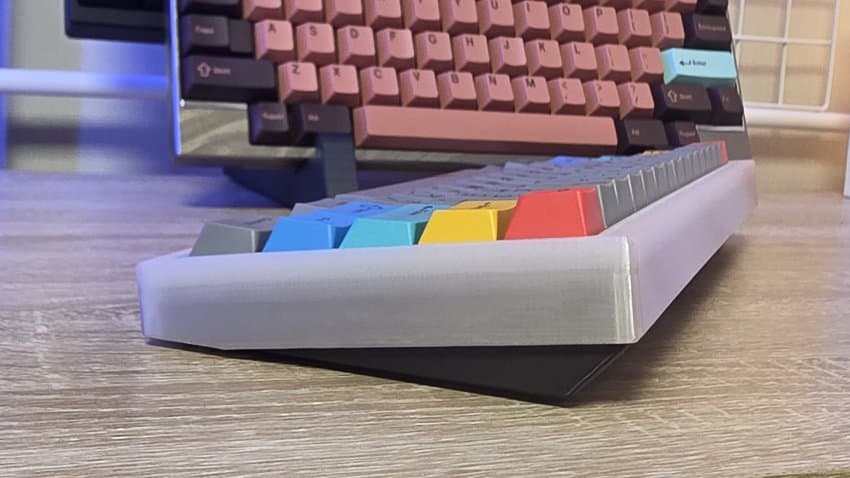

완성! 생각보다 투톤도 괜찮은듯?

타건음은 모르겠다. 리빌드를 다시 하자니 넘 지침.

이전보다 나은거같긴한데 어차피 삼디프 하우징의 한계는 있는듯.

그냥 재미로 만들어본거고 형태로나마 그럴듯해서 난 만족스러움.

근데 이거 하나만들려고 들인 시간이 너무 많아서 또하라면 못할듯..

짭 만드는 긴 글 읽어줘서 고맙고

결론은 그냥 사자.

삼디프가 있고 심심하면 재미로 만들어볼법은 하다…?

아무튼 아갈이나 빨리 왔으면!!
